แบบฝึกหัด การเขียนภาพ Isometric 9

ภาพด้านล่างเป็นภาพฉายมุมที่ 1 ของชิ้นงานหนึ่ง

ท่านคิดว่าภาพ Isometric ของวัตถุที่เห็นจากสามวิวด้านล่างหน้าตาเป็นอย่างไร

(เฉลยอยู่ในบทความ เฉลย isometric 9 *** ควรฝึกวาดภาพเองก่อนดูเฉลย)
(หมายเหตุ วิวที่แสดงเป็นภาพฉายมุมที่ 1 ดังนั้นวิวที่เห็นด้านบนเป็นวิวที่มองจากด้านล่าง และวิวที่เห็นทางด้านขวาเป็นวิวที่มองจากด้านซ้ายของวัตถุ จะสังเกตว่าทั้งสองวิวด้งกล่าวมีเส้นประอยู่)

แบบฝึกหัด การเขียนภาพ Isometric 7

ภาพด้านล่างเป็นภาพฉายมุมที่ 3 ของชิ้นงานหนึ่ง

ท่านคิดว่าภาพ Isometric ของวัตถุที่เห็นจากสามวิวด้านล่างหน้าตาเป็นอย่างไร

(เฉลยอยู่ในบทความ เฉลย isometric 7 *** ควรฝึกวาดภาพเองก่อนดูเฉลย)

เฉลย Isometric 5

ชิ้นงานนี้เป็นการฝึกเขียนภาพที่มีระนาบเอียง ซึ่งในกรณีนี้จะเห็นระนาบเอียง 2 ระนาบ เป็นเส้นขอบที่วิวด้านหน้า (ด้านซ้าย) เนื่องจากระนาบเอียงทั้งสองตั้งฉากกับวิวด้านหน้า ส่วนที่วิวด้านบนและด้านขวาจะเห็นระนาบเอียงทั้งสองเป็นระนาบที่มีขนาดเล็กกว่าขนาดจริง

เฉลย Isometric 4

ชิ้นงานนี้เป็นการฝึกดูระนาบเอียง ซึ่งในกรณีนี้ระนาบเอียงจะเห็นเป็นเส้นขอบระนาบที่วิวด้านหน้า (ด้านซ้าย) ส่วนที่วิวด้านบนและด้านขวาจะเห็นเป็นระนาบที่มีขนาดเล็กกว่าขนาดจริง

เฉลย Isometric 3

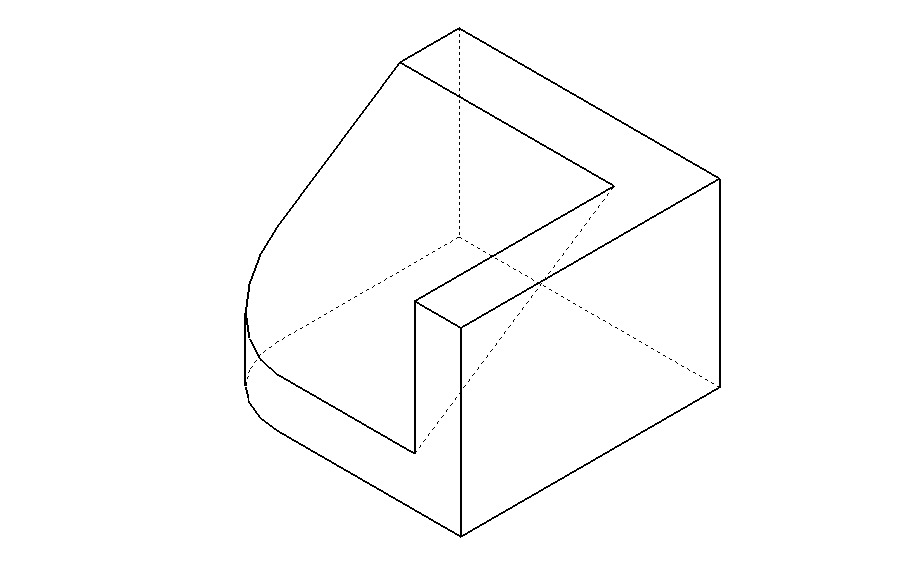

ชิ้นงานนี้เป็นการฝึกดูระนาบเอียงที่มีส่วนโค้ง โดยระนาบนี้จะเห็นเป็นของเส้นตรงที่วิวด้านขวา ส่วนที่วิวด้านหน้าและด้านบนจะเห็นเป็นระนาบที่มีขนาดเล็กกว่าขนาดจริง และจะเห็นส่วนโค้งบนระนาบที่วิวด้านหน้าและด้านบนเป็นโค้งวงรี เนื่องจากระนาบไม่ขนานกับวิวด้านหน้าและด้านบน ถ้าต้องการมองเห็นส่วนโค้งเป็นส่วนของวงกลมจะต้องสร้างวิวช่วย โดยกำหนดทิศทางมองให้ตั้งฉากกับระนาบดังกล่าว
