เฉลย Isometric 14

รูปนี้เป็นการฝึกมองระนาบเอียงที่มองเห็นเป็นเส้นขอบจากวิวด้านขวาและมองเห็นเป็นระนาบที่มีขนาดเล็กกว่าของจริงจากวิวด้านซ้ายและวิวด้านบน นอกจากนั้นยังแสดงให้เห็นถึงความต่อเนื่องของระนาบตรงกับระนาบโค้งที่ไม่มีรอยต่อ

This object displays an inclined plane which is viewed as a line in the right view and a smaller area planes in the left view and the top view. In addition, it shows that a straight plane and a curved plane are connected without a joint line due to the continuous connection.

เฉลย Isometric 13

รูปนี้เป็นการฝึกมองระดับที่แตกต่างกันของระนาบในแนวดิ่ง และรูเจาะสี่เหลี่ยม
This object is used to express the planes which are different in the horizontal levels and the rectangular hole.

วิธีระนาบตัดสำหรับการหาเส้นรอยตัดระหว่างกรวยกับระนาบ (Cutting plane method for determination of intersection between a cone and a plane)

วีดีโอแสดงเส้นรอยตัดระหว่างกรวยและระนาบ พร้อมทั้งวิธีระนาบตัดที่ใช้ในการหาเส้นย่อยบนกรวยและระนาบเพื่อนำมาหาเส้นรอยตัด

This video shows a cutting plane method to determine an intersection between a cone and a plane.

แบบฝึกหัด การเขียนภาพ Isometric 14

ภาพด้านล่างเป็นภาพฉายมุมที่ 3 ของชิ้นงานหนึ่ง
ท่านคิดว่าภาพ Isometric ของวัตถุที่เห็นจากสามวิวด้านล่างหน้าตาเป็นอย่างไร
(เฉลยอยู่ในบทความ เฉลย isometric 14 *** ควรฝึกวาดภาพเองก่อนดูเฉลย)

แบบฝึกหัด การเขียนภาพ Isometric 13

ท่านคิดว่าภาพ Isometric ของวัตถุที่เห็นจากสามวิวด้านล่างหน้าตาเป็นอย่างไร
(เฉลยอยู่ในบทความ เฉลย isometric 13 *** ควรฝึกวาดภาพเองก่อนดูเฉลย)

เฉลย Isometric 12

ชิ้นงานนี้ถ้าสังเกตจากวิวทั้งสามวิวน่าจะไม่ยาก อย่างไรก็ตามเป็นชิ้นงานที่มีรูปทรงที่ซ้อนกันจึงทำให้มองออกมาเป็นภาพที่ไม่ซับซ้อน หลอกตา
This simple object gives simple-looking views. However the object comprises a hollow wedge buried in the solid wedge and makes the view subtle.

เฉลย Isometric 10

ชิ้นงานนี้เป็นการฝึกเขียนภาพที่มีระนาบเอียงสองระนาบ โดยระนาบเีอียงเป็นระนาบที่จะมองเห็นเป็นขอบระนาบที่มุมมองด้านหนึ่ง
This object consists of two inclined planes. The inclined plane is a plane that is seen as an edge from one view.

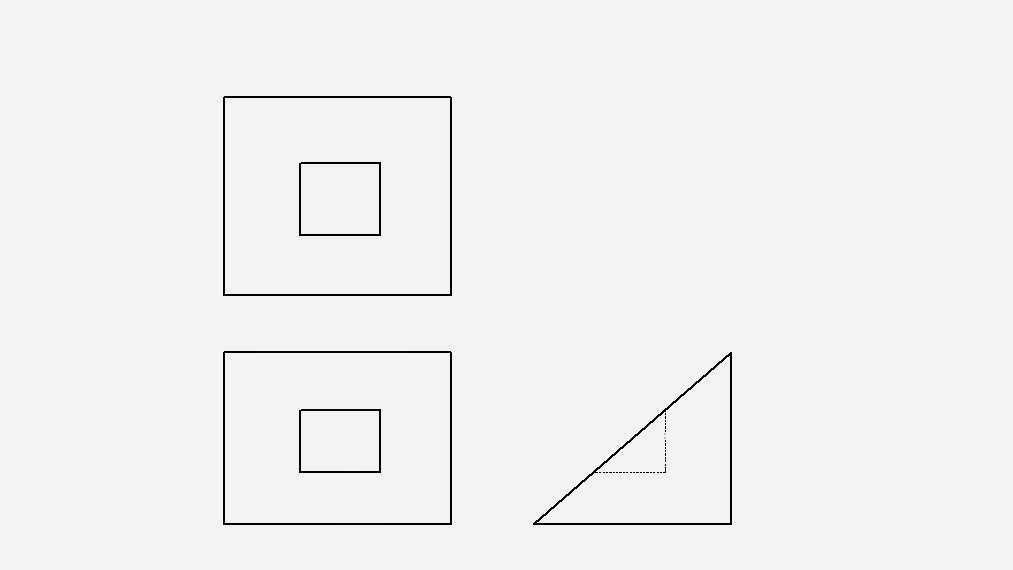

แบบฝึกหัด การเขียนภาพ Isometric 12

ท่านคิดว่าภาพ Isometric ของวัตถุที่เห็นจากสามวิวด้านล่างหน้าตาเป็นอย่างไร
(เฉลยอยู่ในบทความ เฉลย isometric 12 *** ควรฝึกวาดภาพเองก่อนดูเฉลย)

แบบฝึกหัด การเขียนภาพ Isometric 10

ท่านคิดว่าภาพ Isometric ของวัตถุที่เห็นจากสามวิวด้านล่างหน้าตาเป็นอย่างไร (วัตถุนี้คล้ายกับวัตถุ Isometric 2)

(เฉลยอยู่ในบทความ เฉลย isometric 10 *** ควรฝึกวาดภาพเองก่อนดูเฉลย)

เฉลย Isometric 9

ชิ้นงานนี้เป็นการฝึกเขียนภาพที่มีระนาบออบลีกและระนาบเอียง โดยระนาบออบลีกคือ ระนาบที่เอียงทำมุมกับวิวทั้งสามวิว ทำให้เรามองเห็นระนาบออบลีกทั้งสามด้าน แต่จะเห็นขนาดเล็กกว่าขนาดจริง สำหรับชิ้นงานนี้ ระนาบออบลีกคือ ระนาบสามเหลี่ยม และมีระนาบเีอียงหนึ่งระนาบที่เห็นเป็นรูปตัวแอล

เฉลย isometric 7

ชิ้นงานนี้เป็นการฝึกเขียนภาพที่มีระนาบเอียง ซึ่งเป็นระนาบที่มองเห็นเป็นระนาบที่มีขนาดเล็กกว่าขนาดจริงในวิว 2 วิว หรือ 2 ด้าน และจะเห็นเป็นขอบระนาบในวิวที่เหลือ ในกรณีนี้จะเห็นระนาบเอียง 3 ระนาบ คือ ระนาบสามเหลี่ยมที่เห็นจากวิวด้านหน้า (ด้านซ้าย) และระนาบห้าเหลี่ยมที่เห็นจากวิวด้านข้าง
